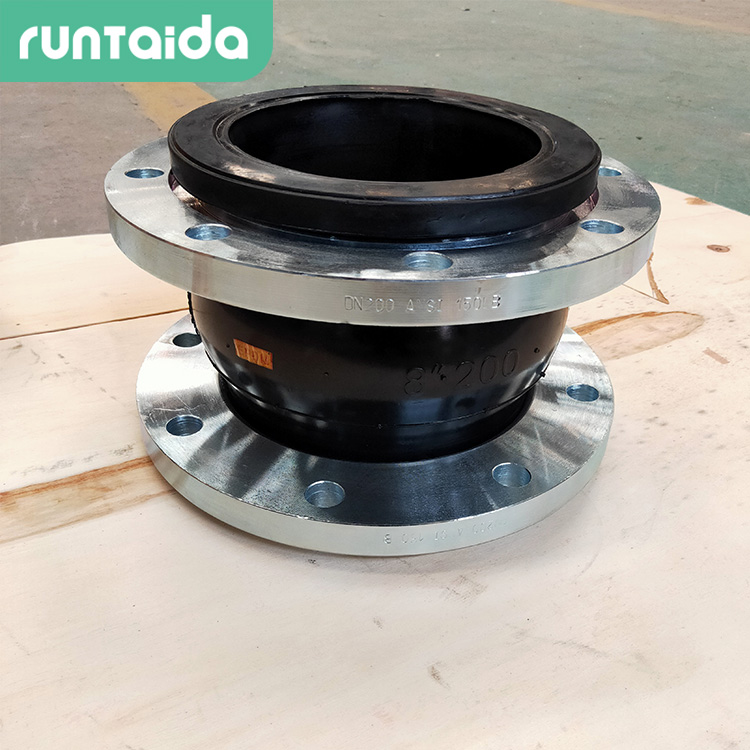

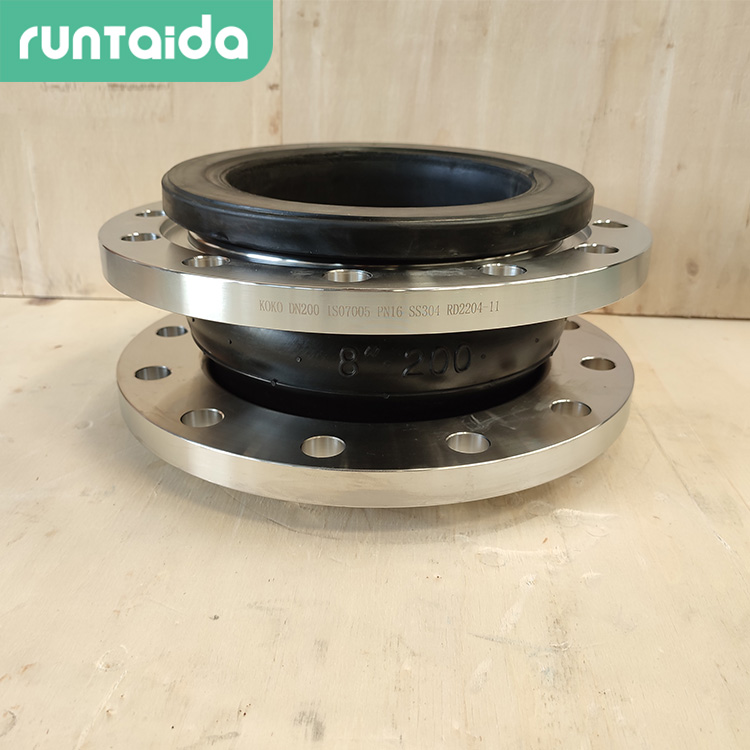

潤泰達-DN200單球體橡膠柔性接頭 可曲撓橡膠膨脹接頭
橡膠接頭又叫做橡膠管軟接頭、柔性橡膠接頭、橡膠軟接頭、可曲繞橡膠接頭、高壓橡膠接頭、橡膠減震器、補償器等。按連接方式分鬆套法蘭式、固定法蘭式和螺紋式3種;按結構可分為單球體、雙球體、異徑體、彎球體及風壓盤管等5種。由內外層膠、簾布層和鋼絲圈組成管狀橡膠件,經硫化成型後再與金屬法蘭或平行接頭鬆套組合而成。此產品可降低振動及噪聲,並可對因溫度變化引起的熱脹冷縮起補償作用,廣泛應用於各種管道係統。
橡膠接頭又可稱為:可曲撓橡膠接頭、橡膠軟連接、軟接頭、柔性橡膠接頭、橡膠膨脹節、避震喉、減震器等,是一高彈性、高氣密性、耐介質和耐氣候性的管道連接件。
橡膠接頭一般由內膠層、織物增強層(增強層有多層刮膠錦綸簾子布)、中膠層、外膠層、端部加固金屬環或鋼絲圈,經高溫、高壓硫化成型後,與金屬法蘭或平行接頭鬆套組合而成的複合橡膠管。此產品利用了橡膠的高彈性、高氣性、耐介質性、耐候性和耐輻射性等優點,可降低管道的振動及噪聲,並可對因溫度變化引起的熱脹冷縮起補償作用。
根據介質不同所采用的橡膠材質也不同,有天然膠、丁苯膠、丁基膠、丁腈膠、三元乙丙膠、氯丁膠、矽橡膠、氟橡膠等等。分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。
1.按使用性能分為通用、特種、耐熱三大類。
通用類:適用於輸送溫度為﹣15℃~80℃的水、濃度10%以下的酸溶液或堿溶液。
特種類:適用於特殊性能的要求,如耐油、耐塞、耐臭氧、耐磨或耐化學腐蝕。
耐熱類:適用於輸送溫度高於80℃的水
2.按結構形式分為單球體、雙球體、三球體、彎頭球體,,風壓盤管體等。每種形式又可分同心等徑、同心異徑、偏心異徑三類。
3.按外形分為:
同心同徑、同心異徑、偏心異徑。
同心偏徑橡膠接頭
3.按產品與管路的連接形式可分為法蘭連接、螺紋連接和卡箍連接、螺紋管法蘭連接等。
橡膠接頭的技術標準 項目 型號 JGD-1 JGD-2 JGD-3 工作壓力 MPa( kgf/cm 2 ) 1.010 ) 1.6 ( 16 ) 2.5 ( 25 ) 爆破壓力 MPa( kgf/cm 2 ) 2.0 ( 20 ) 3.0 ( 30 ) 4.5 ( 45 ) 真空度 KPa(mm/Hg) 53.3 ( 400 ) 86.7 ( 650 ) 100 ( 750 ) 適用溫度 ℃ -15 ℃ ~ 115 ℃ 特殊可達 -30 ℃ ~ 250 ℃ 適用介質 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。
橡膠接頭的技術標準
項目
型號
JGD-1
JGD-2
JGD-3
工作壓力 MPa( kgf/cm 2 )
1.010 )
1.6 ( 16 )
2.5 ( 25 )
爆破壓力 MPa( kgf/cm 2 )
2.0 ( 20 )
3.0 ( 30 )
4.5 ( 45 )
真空度 KPa(mm/Hg)
53.3 ( 400 )
86.7 ( 650 )
100 ( 750 )
適用溫度 ℃
-15 ℃ ~ 115 ℃ 特殊可達 -30 ℃ ~ 250 ℃
適用介質
空氣、壓縮空氣、水、海水、熱水、油、酸、堿等。
橡膠接頭的規格參數
公稱通徑
DN(mm)
長度L
(mm)
軸向壓縮
軸向拉伸
橫向位移
偏向角度
32
95
8
4
15°
40
5
50
105
65
115
12
6
10
80
135
100
150
18
125
165
180
200
210
25
14
15
250
230
300
245
350
255
400
12°
450
22
500
16
600
260
700
800
900
10°
1000
1200
26
24
1400
28
20
1600
35
30
1800
2000
550
安裝說明:
1、橡膠軟接頭在安裝時嚴禁超位移極限安裝。
2、平地、懸空、垂直安裝橡膠接頭時,橡膠接頭的實際工作軸向位移壓力小於管道的支撐力,否則應該安裝防拉脫裝置,以防止工作時受壓拉脫。
3、管道必須有固定支撐或固定托架,固定托架的力必須大於軸向力。垂直安裝和架空安裝時產品兩端需安裝相應的固定支架和受力支架,以防止工作受壓後拉脫。
4、安裝螺栓要對稱逐步加壓擰緊,以防局部泄露。
5、安裝時應遠離熱源,嚴禁使用不符合本產品要求的介質。
